Плата микроконтроллера Arduino Uno основана на ATmega328. Отличается от других плат тем, что не использует микросхему драйвера FTDI USB - Serial. Вместо этого плата оснащена устройством ATmega16U2, которое запрограммированно как преобразователь USB - Serial.
Ключевые особенности:
- Микроконтроллер Atmel ATmega328
- Рабочее напряжение 5 В
- Напряжение питания от 6 В до 20 В
- 14 цифровых выходов и 6 аналоговых выходов
- Flash память 16КБ, 2КБ из которой используется загрузчиком
- SRAM 2КБ, EEPROM 1КБ
- Тактовая частота 16МГц
- Питание через USB или внешний источник питания
Области применения:
- Связь и сети
Спецификации
| Микроконтроллер | Atmel ATmega328 |
| Рабочее напряжение | 5 В |
| Напряжение питания | от 6 В до 20 В |
| Количество цифровых входов/выходов | 14 (6 обеспечивают ШИМ выход) |
| Количество аналоговых входов/выходов | 6 |
| DC ток на вывод I/O | 40 мА |
| DC ток на вывод 3.3 В | 50 мА |
| Объем флэш-памяти | 16КБ, 2КБ из которой используется загрузчиком |
| Объем SRAM | 2 Кб |
| Объем EEPROM | 1 Кб |
| Тактовая частота | 16 МГц |
Во второй версии платы Arduino Uno имеется резистор, притягивающий линию HWB 8U2 к земле, что упрощает переход в режим DFU.
Третья версия платы Arduino Uno имеет следующие новые возможности:
- Добавлены штыри SDA и SCL, которые находятся рядом с выводом AREF
- Два новых контакта, расположенные рядом с выводом RESET
- Вывод IOREF предоставляет платам расширения информацию о рабочем напряжении микроконтроллера
- В будущем возможна совместимость как с платой, использующей AVR, так и с Arduino Due
- Один из выводов зарезервирован для будущих целей
- Более стабильный сброс
- Микроконтроллер Atmega 16U2, заменяющий Atmega 8U2

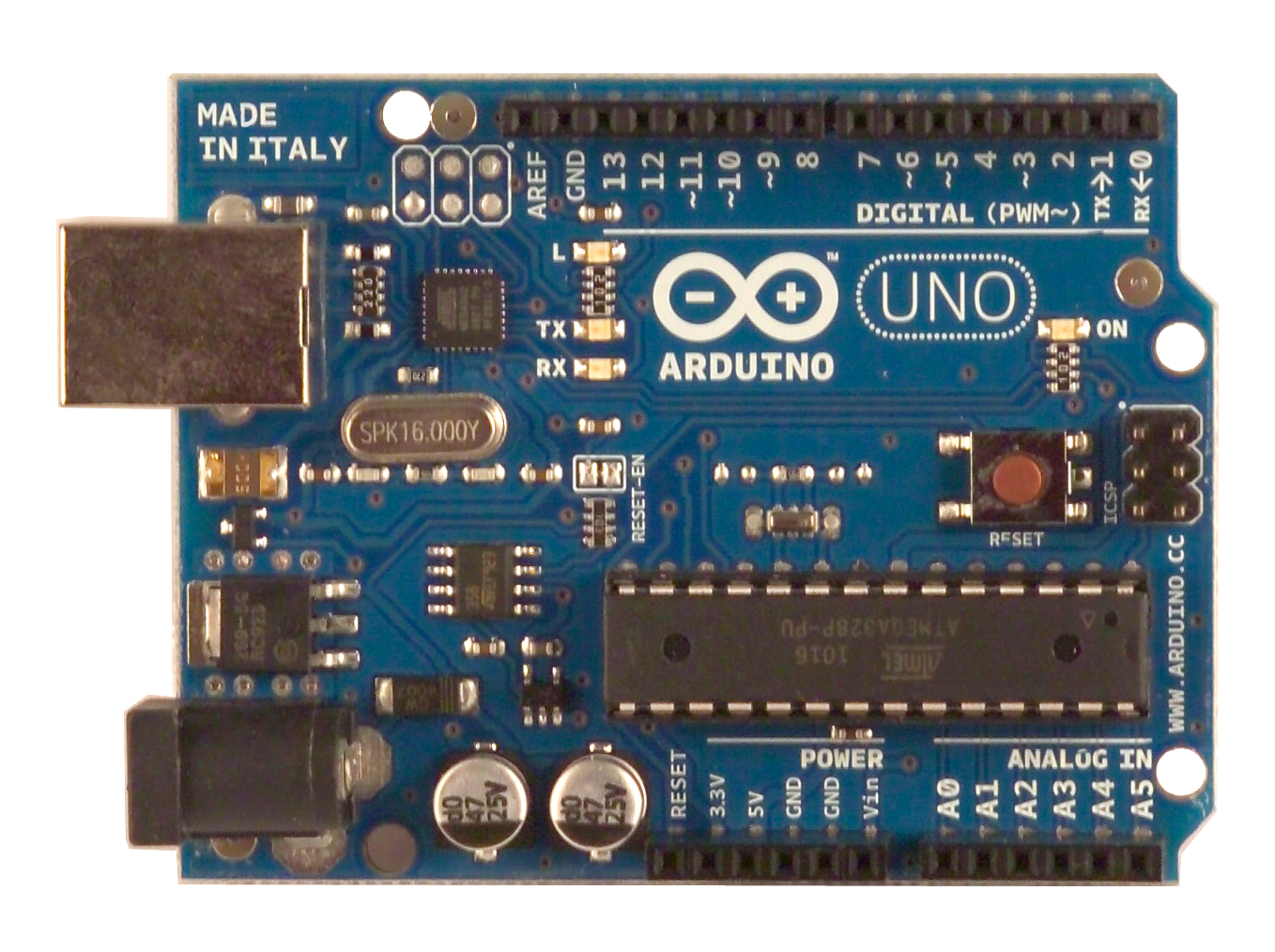

Внешний вид платы Arduino UNO:
Об Arduino
Компания Arduino занимается разработкой и производством одноплатных микроконтроллеров и комплектов для создания цифровых устройств и интерактивных объектов, которые могут воспринимать и контролировать физические объекты. Продукты Arduino распространяются в виде аппаратного и программного обеспечения с открытым исходным кодом.
Цели компании Arduino заключаются в предоставлении новичкам и профессионалам недорогого и легкого способа создания устройств, которые взаимодействуют со своей средой, используя датчики и приводы. Примерами подобных устройств, предназначенных для начинающих любителей, являются простые роботы, термостаты и детекторы движения.
