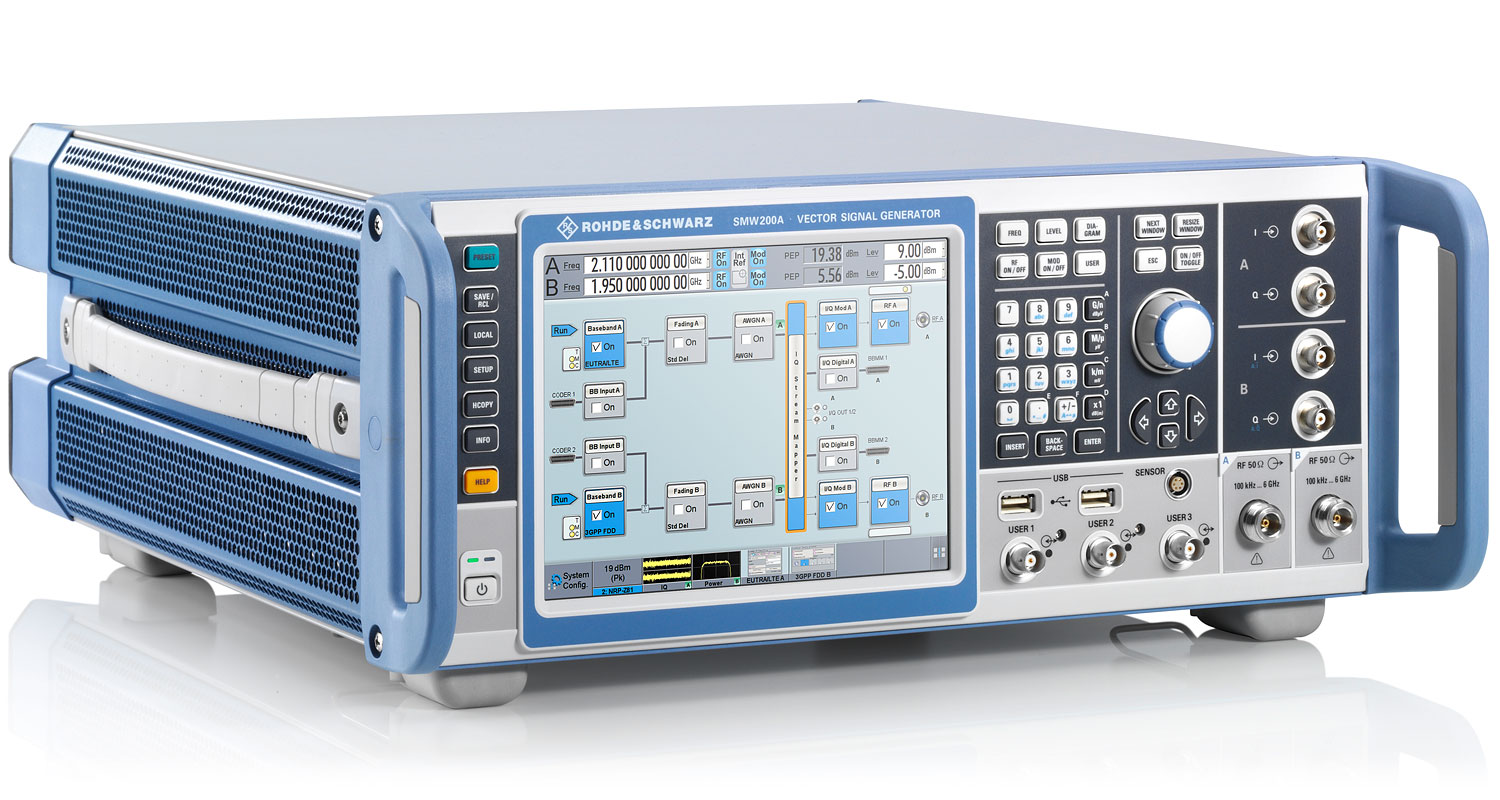

Векторный генератор сигналов R&S®SMW200A предназначен для самых требовательных приложений. Гибкая конфигурация, быстродействие и интуитивно понятное управление делают его превосходным инструментом для формирования сложных, высококачественных сигналов с цифровой модуляцией.
Векторный генератор сигналов R&S®SMW200A является идеальным решением для цифровой модулированных сигналов необходимых для разработки широкополосных приёмо-передатчиков, проверки базовых станций 4G и 5G или для аэрокосмического и военного применения.
Полоса частот I/Q-модуляции до 2 ГГц со встроенным генератором модулирующего сигнала удовлетворяет стандартам четвертого и пятого поколения (например, 5G, LTE-Advanced и IEEE 802.11ac/ad), ведь генератор R&S®SMW200A разработан с расчетом на будущие требования. Его модульная масштабируемая архитектура позволяет модифицировать и оптимизировать генератор для конкретных приложений.
Возможно добавление второго ВЧ-тракта, а также до двух модулей модулирующих сигналов и до четырех модулей имитаторов замираний без потери качества сигнала. В результате с помощью генератора R&S®SMW200A можно создавать сценарии сигналов, для которых ранее требовалось несколько приборов, либо которые вообще невозможно было сформировать. От режимов MIMO, включая 8x2, до объединения несущих в LTE-Advanced с замираниями — никогда еще не было прибора с такими потрясающими возможностями для генерации сигналов.
Если требуется более двух ВЧ-трактов, можно подключить дополнительные модули генерации сигналов R&S®SGMA. Интуитивно понятный интерфейс сенсорного экрана позволяет полностью контролировать измерения, вне зависимости от их сложности, и обеспечивает быстрый доступ к требуемым результатам.
Особенности и преимущества
- Диапазон частот от 100 кГц до 3 ГГц, 6 ГГц, 7,5 ГГц, 12,75 ГГц, 20 ГГц, 31,8 ГГц, 40 ГГц или 44 ГГц
- Дополнительный второй радиочастотный тракт с 100 кГц до 3 ГГц, 6 ГГц, 7.5 ГГц, 12.75 ГГц, 20 ГГц, 31.8 ГГц or 44 ГГц
- Разнообразные конфигурации: от одноканального векторного генератора сигналов до многоканального тестера MIMO-приемников
- Благодаря поддержке до восьми источников сигналов и 32 каналов с замиранием идеально подходит для систем MIMO, MSR и LTE-Advanced
- Модульная архитектура позволяет подобрать оптимальную конфигурацию для текущей задачи
Конфигурация прибора:
- векторный генератор сигналов Rohde&Schwarz SMW200A
- SMW-B103: ВЧ-тракт от 100 кГц до 3 ГГц
- SMW-B13: Основной блок моделирующего сигнала
- SMW-K522: Расширение полосы частот модуляции
- SMW-K541: Цифровые предыскажения
- SMW-K62: АБГШ
- SMW-K810: Расширение генератора шума
- SMW-B10: Генератор модулирующего сигнала
- SMW-B14: Имитатор замираний
