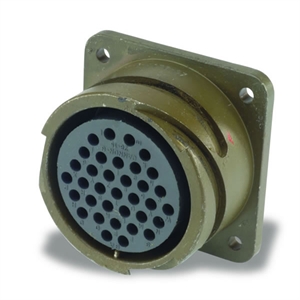

Разъёмы CA Bayonet представляют собой универсальную серию высоконадежных соединителей с быстросъёмной реверсивной байонетной системой блокировки и тремя точками контакта. Разъёмы серии CA разработаны по стандарту VG95234 и подходят для широкого спектра областей применения.
Одной из отличительных особенностей данной серии является покрытие Blue Generation Plating собственной разработки от ITT Cannon. Прочное и надежное покрытие обеспечивает лучшую в своем классе комбинацию долговечности, проводимости и экранирования.
- Герметичность и водонепроницаемость
- Быстрое и легкое сочленение за счет байонетного механизма блокировки
- Разработаны для работы в жестких условиях окружающей среды
- Высокая устойчивость к ударам и вибрации
- Превосходное экранирование
- Степень защиты IP67/68/69k
- Корпус из алюминиевого сплава
- Широкий выбор размеров корпуса, принадлежностей и схем расположения контактов (около 180 схем)
- До 500 циклов соединения
- Покрытие из кадмия, никеля или цинк-кобальта
- Контакты из медного сплава с покрытием из золота или серебра
- До 65 контактов на разъем
- Варианты покрытия соответствуют требованиям RoHS
- Единственная одобренная VG альтернатива кадмию (A239)
- Специальное покрытие Blue Generation (A240) собственной разработки ITT Cannon
- Рабочее напряжение – 50 В переменного тока
- Номинальный ток до 310 А
- Рабочая температура от -55° С до +125° С
- Производственное оборудование
- Авиационная и космическая техника
- Оборонная промышленность
- Медицинское оборудование
- Энергетика
- Автомобильный и железнодорожный транспорт
Таблица спецификаций:
Стандарт | VG95234 |
Тип соединения | Байонетное |
Размеры корпуса | #10SL ~ #36 |
Количество схем контактов | 140 |
Материал корпуса | Алюминий |
Изолятор | Полихлоропрен или фтор-каучук |
Метод подключения и разъединения контактов | Обжим, пайка или монтаж к печатной плате |
Соединение | Механическое (с вариантами) |
Виды соединений | Кабель - кабель, кабель - приборная панель, настенный монтаж, монтаж к печатной плате |
Размеры контактов | 0 ~ 26 AVG или 0,14 ~ 50 мм2 |
Покрытие корпуса | Кадмий (A66), цинк-никель (A240), цинк-кобальт (A232, A233, A 239) |
Стандарт защиты | До IP69 |
Опции | Оболочки для PG, ME, термоусадок, кабелепроводов и кабельных зажимов |
Виды разъёмов | Экранированные, прямые и угловые варианты + специальные версии разъёмов |
Аксессуары | Уплотнительные прокладки, заглушки для розеточной части соединителя |
О подразделении Cannon
Подразделение ITT компания Cannon является ведущим мировым производителем соединительных систем для заказчиков из аэрокосмической, оборонной, медицинской, энергетической, транспортной отраслей и промышленного производства. Независимо от того, осуществляется ли передача критически важных данных пилотам самолетов, либо передача потоковых данных через спутники связи или трансляция изображения родителям, впервые видящим своего малыша в утробе матери, Cannon связывает самую важную информацию в мире с людьми, которые в ней нуждаются.
В 2015 году Cannon отметила 100-летний юбилей. Продукты Cannon использовались для производства первых «говорящих» фильмов и помогали передавать первые сообщения с Луны.
В наши дни сотрудники компании продолжают усердно трудиться, создавая все новые инновационные продукты, соединяя мир и вдохновляя на успех новые поколения. Ведь удивительные вещи случаются, когда соединяются великие достижения.
О компании ITT
ITT является многопрофильным ведущим производителем высокотехнологичных критически важных компонентов и решений, выполняемых под заказ, для энергетического, транспортного и промышленного рынков. Основываясь на богатом опыте, ITT предоставляет своим клиентам надежные инновационные решения, лежащие в основе нашего современного образа жизни. Благодаря отлаженной и четкой работе более чем в 35 странах мира, преданные своему делу сотрудники ITT создали надежные продукты и бренды, такие как: производитель центробежных насосов Goulds Pumps, амортизаторы KONI, соединительные системы Cannon и устройства, поглощающие лишнюю кинетическую энергию, Enidine.
Компания ITT основана в 1920 году, головной офис располагается в г. Уайт-Плейнс, штат Нью-Йорк, США. Оборот компании составил 2,4 млрд. долл. США за 2016 год.
Уточнить техническую информацию, стоимость и сроки поставки разъёмов CA Bayonet можно заполнив небольшую форму. Специалисты компании FIVEL свяжутся с Вами в кратчайшие сроки.
